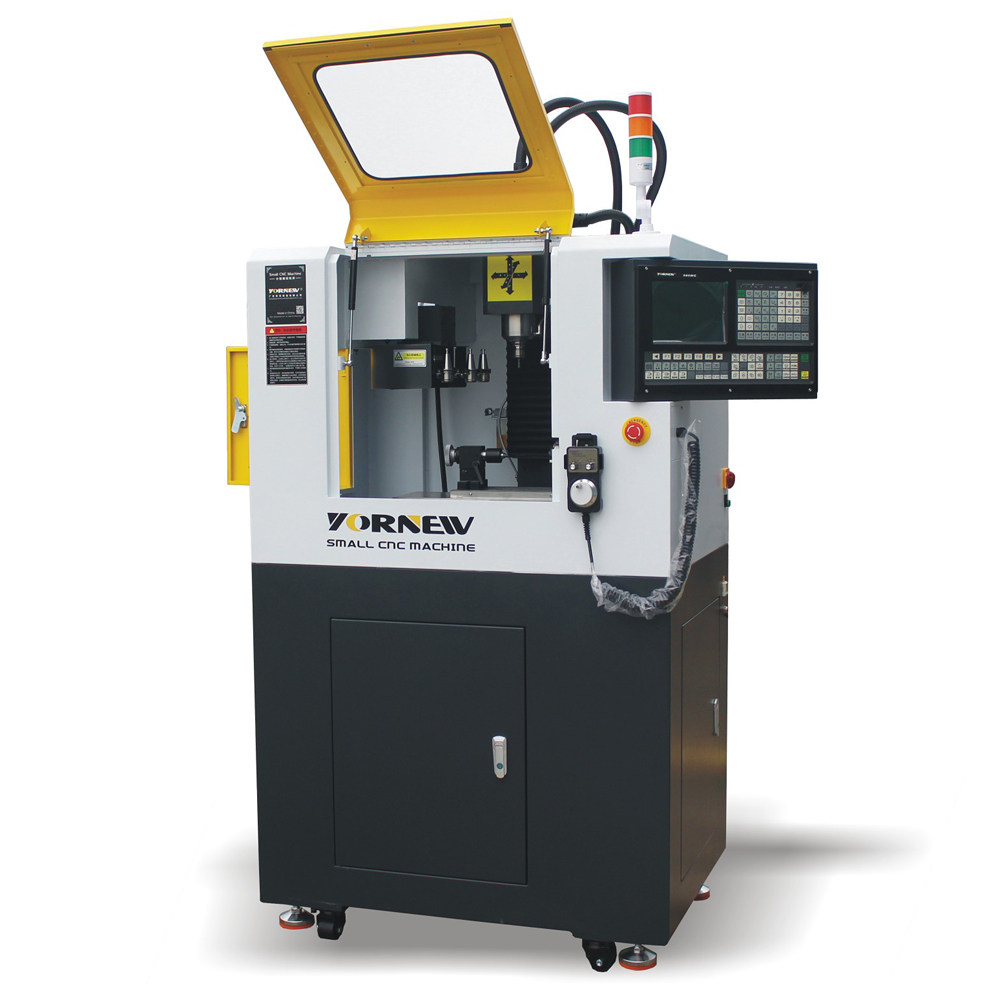

?型號：VMC200B
名稱：小型立式四軸加工中心
顯著特點
1、VMC200B是一款使用220伏電壓的小型加工中心，占地小、重量輕，機床雖小，五臟俱全；
2、采用透明有機玻璃與金屬鈑金全封閉結構，通過歐盟CE安全認證，安裝有門保護安全開關、提高使用的安全性和觀摩性，采用高精度H級等磨直線導軌、精選優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿、XYZ各軸配置有集中式潤滑油路系統、保證機床的加工精度；占地0.5平方米，具有實際加工能力強大；
3、搭載980MC工業級數控系統、6工位斗笠式自動換刀系統、配有自動對刀儀、可選配加裝第四軸數控分度頭，實現四軸聯動，可加裝帶有移動腳輪的機床底座，加底座后會帶有工件冷卻循環系統；
4、采用ISO標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等軟件編程等），圖形化編程；
5、主要加工材料：鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等；
6、主要用于企業科研單位、高校金工創客創新實驗室小零件精密加工等；
技術參數 | |
主要性能特點 | 全封閉加透明有機玻璃結構、采用高精度H級等磨直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿；搭載980MC工業級數控系統；執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）； |
精度 | 重復定位精度：0.01mm 系統分辨率：0.001mm |
XYZ軸行程 | 橫向（X軸行程）：235mm 縱向（Y軸行程）：130mm 垂直（Z軸行程）：220mm |
A軸（可選配件） | 旋轉（A軸）：360° A軸轉速：0-20rpm/min A軸夾持外徑：1-60mm A軸詣波減速比：100:1 頂尾座行程：50mm |
使用氣壓 | 0.6帕 |
主軸轉速 | 100~24000 轉/分鐘 |
主軸錐度 | ISO20 |
刀庫 | 斗笠式6工位刀庫 |
工作臺尺寸 | 470×130mm |
最大夾持鉆頭柄直徑 | 13mm |
最大夾持銑刀柄直徑 | 13mm |
主軸鼻端至工作臺面距離 | 330mm |
主軸中心至立柱軌面距離 | 180mm |
T型槽尺寸/數量 | 12 mm/3 |
自動對刀功能 | 支持/配有自動對刀儀 |
XYZ軸導軌 | 工業級H級等磨直線導軌 |
油路潤滑系統 | 集中多路導管式 |
工件冷卻 | 風冷或水冷 |
電子手輪 | 4軸三檔電子手輪 |
數控系統 | 980MC工業級數控系統 |
主軸功率 | 2.2KW |
整機總功率 | 2.8KW |
使用電源 | AC220V/50Hz |
凈重/毛重 | 180/230kg |
外型尺寸 | 950×680×1600mm |
包裝尺寸 | 1000×750×1800mm |
隨機配件 | 自動對刀儀1個、主軸冷水機1臺、ER20彈性?shī)A頭1套，T型螺母1套、內六角扳手1套、雙頭扳手1套、油壺1個、ISO20刀柄2個、機床硬件說明書、數控系統編程說明書、數控系統操作說明書 |
