錳系磷化劑

一、產品簡介

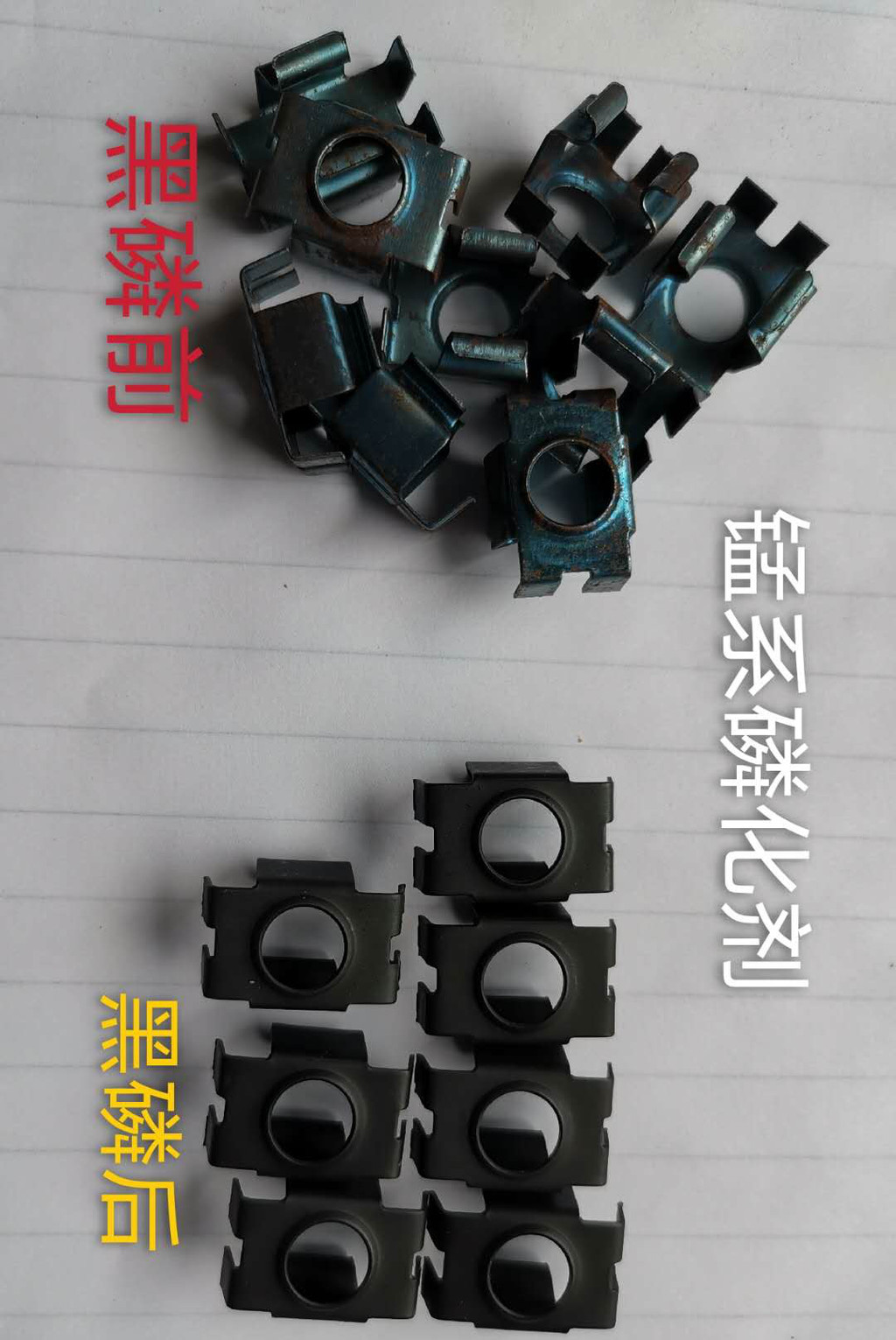

本品是一種高溫錳系黑色磷化劑，能在鋼鐵制品的旋轉滑動表面形成有良好耐腐蝕性和吸油性的磷酸錳系覆膜，以浸泡法使用，形成的覆膜，對于活塞、活塞環、汽缸（油缸）襯套、汽門挺桿及凸輪隨動件，凸輪軸、電機調節臺座等的旋轉滑動面，能明顯提高其耐摩耗性。本品處理的主要特點如下：覆膜能防止旋轉滑動表面的同種金屬直接接觸,避免燒結咬死等不良現象的發生，覆膜有良好的吸油性,能提高覆膜處理表面的潤滑性能；機械加工時的輕度刮痕，經本處理后可消除；覆膜耐腐蝕。分建浴劑、補給劑兩種。
二、處理方法
清水加至處理槽八成滿，加入約170kg建浴劑；清水加至1000L并充分攪拌；加熱至70℃，用鋼籠裝鐵粉或鋼鐵切屑0.3～1.0kg浸入處理液中10分鐘后取出；處理液中鐵含量達0.5g/L時,加熱至處理溫度，檢測總酸度。總酸度按被處理物材質及表面狀態，在30～60點之間選定，標準狀態是50點。要求覆膜薄的場合，用總酸度30點處理。需要經預產試驗設定濃度、溫度、時間等條件。球墨鑄鐵、可鍛鑄鐵需15～30分鐘。
三、處理條件
總酸度 50±1pt
酸比1: 5.6～6.0
鐵含量0.3～3g/L
溫度 95～98℃
時間 5～15分鐘
四、補給添加
總酸度：每添加2.8kg的補給劑，總酸度上升約1點，因漏溢而損減處理液，補加清水后用建浴劑調整總酸度。每加入2.8kg的建浴劑，總酸度上升約1點。
