注：由于密閉取樣器的方案與配件選型不同  故價格不同，請于本公司銷售人員聯系！

-------------------------密閉取樣器-------------------------

一、概述

    本公司遵循SH/T 0233-92《液化石油氣采樣法》和《石油化工密閉采樣安全要求》標準，吸收國外先進技術，切合國內行業需求不斷改進設計，升級工藝，成功研制出BQM系列密閉取樣器（氣體/液體密閉取樣器），安全可靠，操作方便。以適應更高要求、更高品質的采樣。

    適用于石油化工裝置中各種介質，尤其是有毒有害、易燃易爆等危害性的中、低壓氣體介質的無泄漏的采樣。所采集的樣品真實性強，準確性高，無殘液/殘氣排放。有效地防止有毒有害介質對操作者的傷害。同時不會污染環境，避免了易燃易爆介質在采樣時可能造成的危險事故。符合對環保和防火、防爆等規范的要求。

    《GB 31570-2015 石油煉制工業污染物排放標準》和《GB 31571-2015 石油化學工業污染物排放標準》都規定：新建企業自2015年7月1日起，現有企業自2017年7月1日起，對揮發性有機物流經的相關設備與管線組件執行泄漏污染控制。其中，包括采樣連接系統。同時規定，對于含揮發性有機物、惡臭物質的物料，其采樣口應設置密閉采樣或等效設施。
    密閉采樣，即從工藝或設備管線中采樣的樣品流會返回至工藝管線中或流向排放管線，形成密閉回路，實現密閉采樣。整個采樣操作過程，不會有工藝介質暴露在空氣中，造成人員傷害或環境污染。

    廣泛應用于廢水，酸性氣，循環氫，含硫污水，硫化氫，水，氨氣，含硫化氫水，氨水，黑水，冷凝液，除氧水，變換凝液，貧甲醇，工藝氣，合成氣，置換氣，塔頂氣，半貧甲醇，富甲醇，原料液，污甲醇，含硫甲醇，塔頂尾氣，二氧化碳CO2，閃蒸氣，凈化氣，原料氣，氫氣，輕烴，液化氣，堿液，酸霧，空氣，反應產物，含烴氣體，反應中間物，氮?dú)猓磻?yīng)生成水，甲醇，催化劑，醚厚碳四/碳三，二甲醚，分餾塔頂氣，低分氣，脫硫塔頂氣，低分油，燃料氣，酸，烷基化反應器出料，天然氣，廢水，洗醇液，粗甲醇，甲醇，不凝氣，甲醇合成塔出塔氣等介質。

二、工作原理和特點：
    氣態介質或者易揮發液態介質用無縫鋼瓶密閉收集，無縫鋼瓶進出口兩端用安全可靠的針形閥控制開啟，配備了不銹鋼快速接頭，使安裝與卸下采樣鋼瓶安全、方便、快捷。

    不易揮發液態介質采用密閉式耐壓瓶/普通敞口瓶收集，密閉性能優越，不銹鋼保護套保證了操作人員的安全。

■箱體材質為304/316不銹鋼，有箱式與面板式兩種形式，防銹防腐蝕，外觀精美。
■采樣瓶與工藝管線之間采用快接，設計人性化，布局合理，操作簡單方便。
■采樣瓶有玻璃瓶（普通敞口瓶&密閉式耐壓瓶）與不銹鋼采樣鋼瓶?jī)煞N。
■取樣過程設有排空吹掃口，排盡管線內殘余介質，取得樣品真實準確，安全環保。
■高溫（低溫）介質的采樣，需要冷卻（加熱）到室溫20℃左右，可以配備冷卻（加熱）系統。
■配備采樣鋼瓶為一次旋壓成型，無焊接缺陷，內壁光滑防腐蝕能力強。
■可以根據介質不同的物化性質，用戶選擇增添各種功能，以確保取樣過程的準確，安全。

三、技術參數
適用范圍：適用于大多數物化性質的液體、氣體、液化氣體以及混合氣液介質的采樣。
采樣溫度：-20～450℃
設計壓力：0～20.0MPa（為保證樣品循環，要求采樣進/出口壓差值大于0.01Mpa）
采 樣 量：250ml或500ml

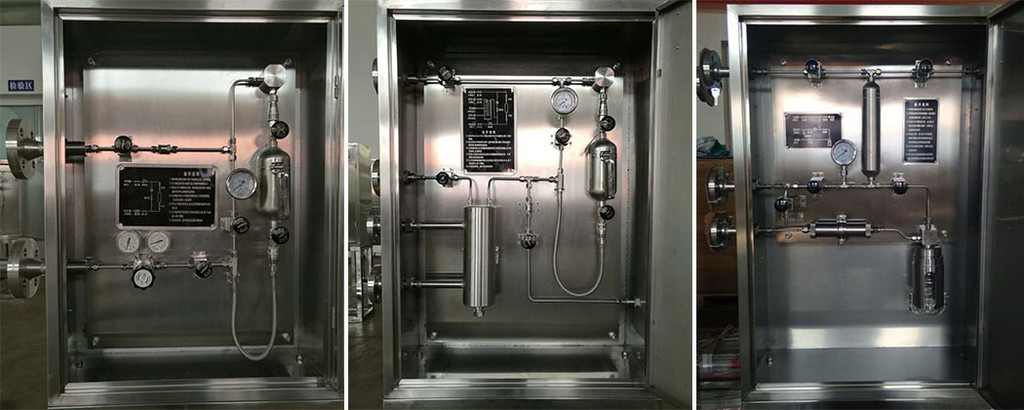

結構組成：BQM型密閉采樣器以在線型采樣器為基礎，由箱體，閥門管件，采樣鋼瓶/密閉式耐壓取樣瓶，法蘭，壓力表等部件組成。

四、使用方法
以BQM-G 型密閉取樣器（采樣鋼瓶容器）為例, 采樣介質為液化氣，具體步驟如下：
■采樣前準備，按試驗所需試樣量，選擇相應容積的采樣鋼瓶（無縫鋼瓶），鋼瓶應保持清潔干燥，并稱出其采樣鋼瓶皮重。

■放空并沖洗密閉取樣器內各零部件腔室及內表面。
■按照密閉取樣器面板上說明標牌規定的采樣步驟進行采樣作業。
■調整采樣量：排出超過采樣鋼瓶容積80％的液相試樣。采用稱重法或者預留容積管

??
    采用稱量法稱出盛滿液相試樣采樣鋼瓶的重量，確定在20℃時采樣鋼瓶容積80%的試樣重量。然后使采樣鋼瓶處于能排出液相試樣的位置，微微打開采樣鋼瓶?jī)啥说拈y門，放出多余的試樣。

注意：若采樣鋼瓶不能立即稱重，應放出少量試樣，以防止由于升溫使試樣膨脹而產生過大的壓力。方法如下：

    灌滿試樣后，將采樣鋼瓶置于直立位置，稍微打開采樣鋼瓶?jī)啥说拈y門，液體立即排出，當蒸氣剛剛出現，便關閉采樣鋼瓶?jī)啥说尼樞烷y，如果打開采樣鋼瓶任一端的閥門后，沒有液相試樣排出，則此試樣應報廢，并重新采樣。
五、可選功能

1、定量型：配有定量罐使得取樣量更加準確

2、伴熱型：用于低溫、易凝結介質取樣

3、循環型：樣品可以循環回設備管線，避免浪費，經濟環保

4、冷卻型：用于高溫介質取樣、冷卻器可以?xún)?nèi)置于箱體內部也可以外置單獨連接

5、吹掃型：用于高粘度、有毒有害介質取樣、吹掃氣體常為高壓氮?dú)?

6、減壓型：配有減壓器，用于高壓氣態介質取樣，防止過壓損壞取樣設備管件

7、排凝型：用于采集易凝結的液態介質

8、過濾型：用于雜質較多的不純凈介質取樣

9、其  它：緩沖器、管道視鏡、液位計、轉子流量計、單向閥等

溫馨提示：用戶需提供給本公司銷售技術人員有效的現場取樣介質壓力，溫度，以及介質種類與現場具體采樣環境。

用戶可以指定密閉取樣器選購的閥門管件品牌！默認報價為本公司自主密閉取樣器所選閥門管件品牌。

關鍵詞：密閉取樣器;氨氣密閉取樣器;硫化氫密閉取樣器;天然氣密閉取樣器;液化氣密閉取樣器;有毒有害氣體密閉取樣器
