一、產品概述及相關功能、特點

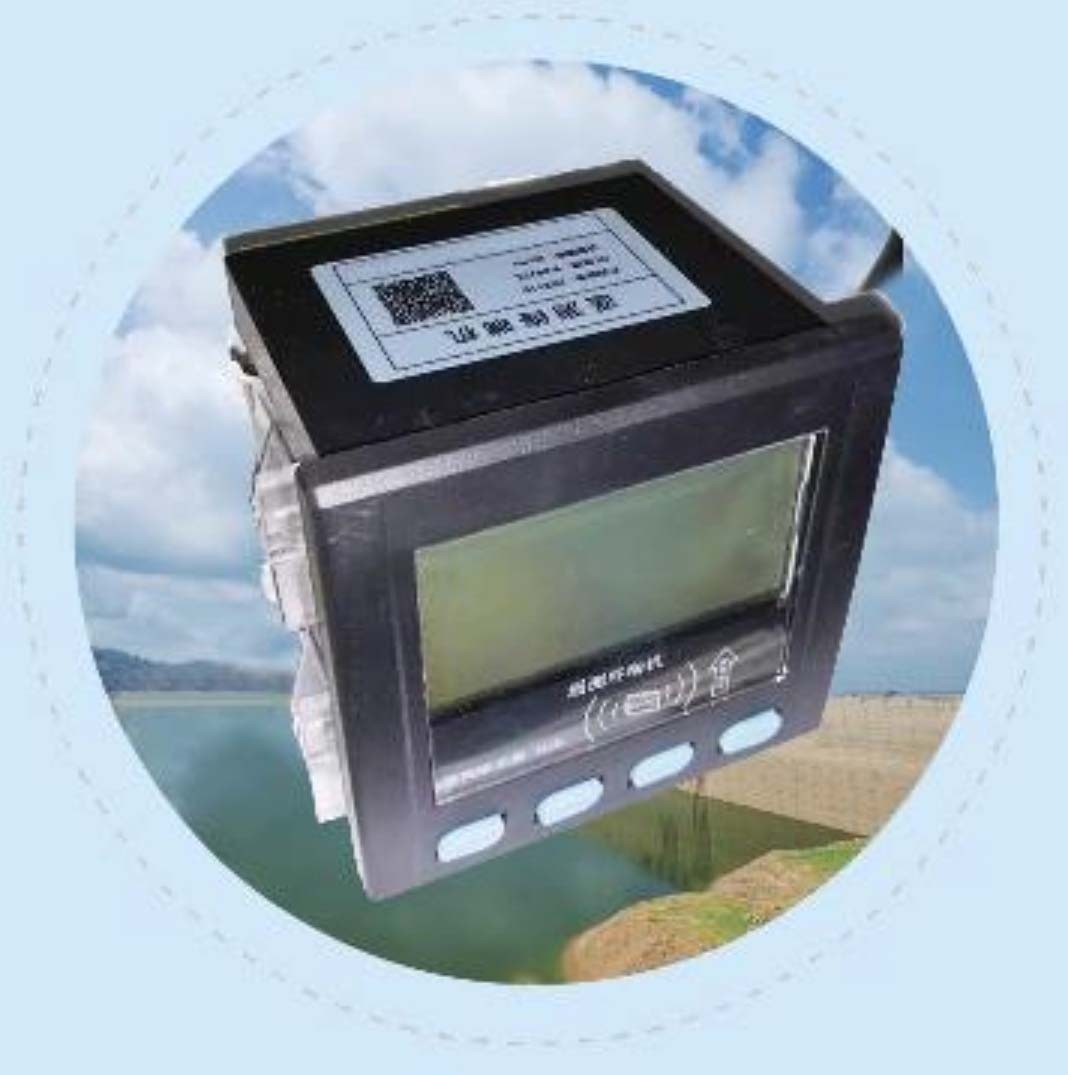

遙測終端機集傳統水文遙測終端機功能與 2.5G/3G/4G 傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、 報警及傳輸等綜合功能。 該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、 RS232、RS485、模擬量輸入、開關量輸入和開關量 輸出接口，可滿足各種不同水文/水資源及其它應用需求。 該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、 水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。

1.1、產品遵循標準

SL180-2015 水文遙測終端機

SL426-2008 水資源監控設備基本技術條件u

u SL61-2003  水文自動測報系統技術規范

u SZY203-2012  水資源監測設備技術要求

u SZY205-2012  水資源監測設備質量檢驗

1.2、產品符合規約

u SL651-2014 《水文監測數據通信規約》

u SZY206-2016 《水資源監測數據傳輸規約》

1.3、產品主要功能特點

? 專門為工業無線遠程數據傳輸應用開發的一款基于移動GPRS網絡通信終端、主要針對氣象、環保、水利、交通等行業部門的工業應用；

? 超低功耗設計，休眠情況下整機電流<10mA；

? 用戶可以根據情況自行選配GPRS模塊或CDMA模塊，方便集成不同的運營商網絡；

? 內外看門狗技術，確保系統不死機；

? 支持Modbus協議，可以抄讀智能水表、水位計、流量計等多種儀表；

? 支持透傳模式，方便上位機實時抄表；

? 支持數據超限報警機制，數據超過閾值時可以通過短信或GPRS加報；

? 支持電壓檢測，可以隨時了解終端當前電池電壓；

? 精確的實時時鐘并自帶后備電池，同時支持遠程校時；

? 內部已集成《水文監測通信規約》，其余協議可根據用戶需求定制；

? 支持軟件遠程升級；

? 支持雙頻GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、衛星通信；

? 內嵌TCP/IP協議棧，通過移動G網進入公共互聯網，終端無需主機即可通信，更加方便地集成到您的系統中；

? 支持靜態固定IP，任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機經過授權，均可接收本設備發送的數據；

? 可以同時向1～4個靜態固定IP發送數據；

? 支持主備數據傳輸通道，GPRS通信為主數據通道，短信息和衛星通信為輔助備用數據通道；

? RTU配合雨量計、水位計等測量傳感器組成水文信息觀測站，采集的水文數據通過移動GPRS通信網實現信息傳輸。其性能符合國家無線電管理規定和技術標準，以及國家水文測報遙測裝置相關標準要求；

? RTU自帶數據記錄功能，通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀取；

? RTU定時連接發送數據模式，不需要實時在線，每月累計流量小，費用低；

? 設備按照低功耗設計，蓄電池供電，小型太陽能板充電，適合野外無電源供應的環境使用；

? 采用先進電源技術，供電電源適應范圍寬，設備穩定可靠，可安裝于室內或室外環境；

? RTU帶有2路電源輸出，可為傳感設備提供工作電源；

? 優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求；

? 體積小，重量輕，美觀堅固，適合嵌入式應用。

1.5、產品穩定特性

? 采用高性能工業級無線模塊；

? 采用高性能工業級 32 位通信處理器；

? 寬電源輸入（DC 5~36V）；

? WDT 看門狗設計，保證系統穩定；

? RS232/RS485 接口內置 15KV ESD 保護；

? SIM/UIM 卡接口內置 15KV ESD 保護；

? 電源接口內置反相保護和過壓保護；

? 天線接口防雷保護（可選）。

二、產品規格

2.1、無線參數

2.2、硬件系統

2.3、接口類型

2.4、供電

2.5、物理特性

2.6、其它參數

三、操作說明

3.1、基本參數配置

按“OK”鍵進入

1. 基本參數設置

2. 采樣接口設置

3. 測試模式

4. 退出
