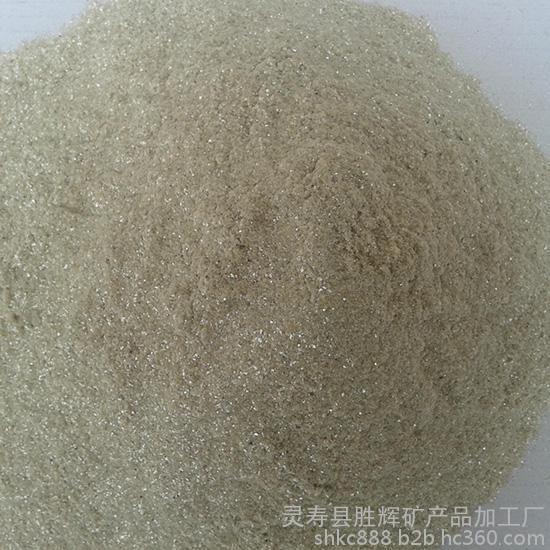

云母粉：是一種非金屬礦物，含有多種成分，其中主要有SiO 2 ，含量一般在49%左右， Al 2 O 3 含量在30%左右。

結構：云母粉是一種層狀結構的硅酸鹽，結構由兩層硅氧四面體夾著一層鋁氧八面體構成的復式硅氧層。解理完全，可劈成極薄的片狀，片厚可達1μm以下(理論上可削成0.001μm)，徑厚比大;云母粉晶體化學式為:K0.5-1(Al,Fe,Mg)2(SiAl)4O10(OH)2?nH2O，一般化學成分:SiO2: 43.13-49.04%, Al2O3: 27.93-37.44%，K2O+Na2O: 9-11%，H2O: 4.13-6.12%。

特征：云母粉屬于單斜晶體，晶體為鱗片狀，具絲絹光澤(白云母呈玻璃光澤)，純塊呈灰色、紫玫瑰色、白色等，徑厚比>80，比重2.6-2.7，硬度2-3，富彈性，可彎曲，抗磨性和耐磨性好;耐熱絕緣，難溶于酸堿溶液，化學性質穩定。測試數據:彈性模量1505-2134MPa，耐熱度500-600℃，導熱率0.419-0.670W.(m.K)，電絕緣性200kv/mm，抗放射性5×1014熱中子/cm對照度。另外云母粉的化學組成、結構、構造與高嶺土相近，又具有粘土礦物的某些特性，即在水介質及有機溶劑中分散懸浮性好，色白粒細，有粘性等。因此，云母粉兼具云母類礦物和粘土類礦物的多種特點。
