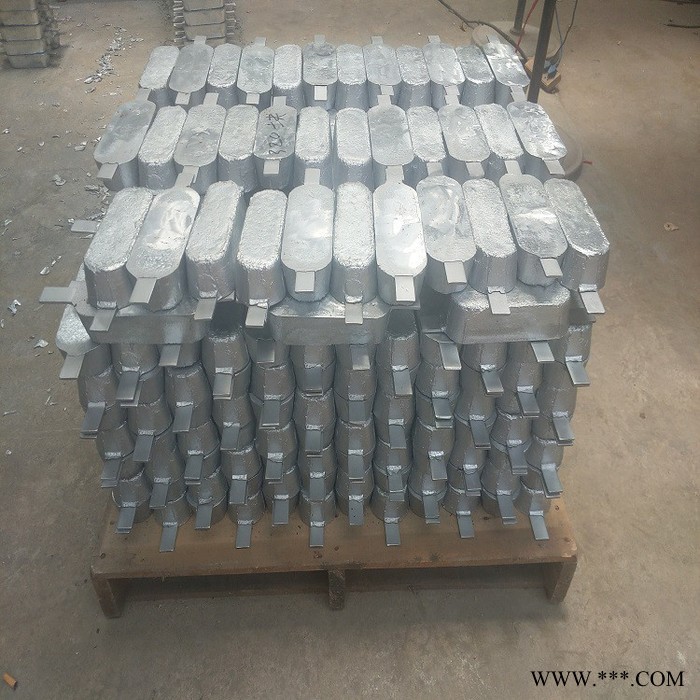

簡介：

鋅合金犧牲陽極多用于土壤電阻率小于20歐姆·米的土壤環(huán)境中或海水環(huán)境。電位為-1.10VCSE，驅(qū)動電壓0.25V。溫度高于49℃時，發(fā)生晶間腐蝕，高于54℃時鋅陽極的電位變正，它與鋼鐵的極性發(fā)生逆轉(zhuǎn)，變成陰極受到保護，而鋼鐵變成陽極受到腐蝕。所以，鋅陽極一般用于溫度低于49℃的環(huán)境。鋅合金犧牲陽極必須使用填料。

主要性能：

鋅合金犧牲陽極自溶性小，電流效率高，陽極發(fā)生電流的自調(diào)節(jié)性能好，保護年限較長，可達20~30年，一般不會發(fā)生“過保護”現(xiàn)象。

適用范圍：

鋅合金犧牲陽極適用于海水、淡海水介質(zhì)中的船舶、壓載水艙、機械設備、海洋工程和海港設施、鉆井平臺、港口碼頭、海水介質(zhì)的冷凝器、水泵以及低電阻率土壤中的管道、電纜等設施金屬防腐蝕的陰極保護。

消耗量計算：

W=It8766/UZQ

W 陽極重量

參數(shù)：

鋅的密度：7.14g/cm3

開路電位：－1.03V

土壤中電流效率大于65%△E=0.2V

通常應用在小于500ΩNaN電阻率的水中。在小于15Ω.m土壤電阻率的土壤中也可用鋅陽極。

高純鋅通常用來制造擠壓的帶狀陽極或作為固定參比、接地電池用。

鋅也可做成鐲式陽極，主要應用在水下和海底管道上，一種是作成塊狀然后焊接在鋼支架上形成一個圓形，還有直接做成半環(huán)狀，直接扣在管道上。

尺寸：

25.4×28.5mm 15.8×22.2mm 12.7×14.2mm 8.7×11.9mm ф3.9mm

鋅帶不加填包料的鋅接地電池

特殊用途：鋅接地極，參比，接地電池
