1、電子領域：Ag一直被開發用作電力電子封裝的互連材料，銀漿料因其優異的電導性和熱導性，作為互連材料已被廣泛研究，并已應用于LED封裝、電力電子領域等。
（1）印刷電路板（PCB）：在PCB制造過程中，導電銀漿常用于制作細線路或實現特殊區域的導電連接。相比于傳統的焊接方法，使用導電銀漿可以簡化生產工藝，降低成本。
（2）燒結Ag接頭作為微電子封裝中的芯片粘接材料，在剪切強度、熱疲勞和蠕變性能等方面具有比傳統鉛基焊料更好的熱性能和機械性能。
（3）觸摸屏：在制造觸摸屏時，導電銀漿被用來形成透明導電薄膜，使得屏幕能夠感知手指或觸控筆的位置變化，從而實現交互操作。
（4）射頻識別（RFID）標簽：在RFID標簽的天線制造中，導電銀漿同樣扮演著重要角色，它能夠提供穩定的信號傳輸路徑，確保標簽正常工作。
（5）印刷技術：常用的印刷方法包括絲網印刷、凹版印刷、噴墨打印等。根據不同的應用場合，選擇合適的印刷方式以達到印刷效果。
（6）由陶瓷介電層和金屬電極層組成的整個多層結構通過絲網印刷工藝形成，構建MLCC，其中金屬電極（通常由銀或鈀制成）采用絲網印刷工藝沉積到陶瓷片上。
(7)應用于LTCC（低溫共燒陶瓷）技術， 制作時以900°C以下的溫度將陶瓷材料燒結成基板，可使用高導電、低熔點的金、銀、銅等材料作為導體，LTCC產品的應用領域很廣泛，常被用于無線通訊、汽車電子、航空等高頻領域。
2、光伏領域：在太陽能電池板的正面電極制作中，導電銀漿起到了至關重要的作用。通過精確印刷，可以在硅片表面形成導電網格，有效地收集光電轉換產生的電流。
在光伏電池應用中，銀粉是制備光伏銀漿的關鍵材料，球形超細銀粉的易分散性和高填充密度有助于提高光伏電池的光電轉換效率和穩定性。隨著電子設備向更小、更薄、更智能的方向發展，對導電銀漿的要求也越來越高。未來的導電銀漿不僅要具備更高的導電率和更好的附著力，還需要具備更好的柔韌性和更低的成本。此外，環保型導電銀漿的研發也成為行業關注的焦點之一。

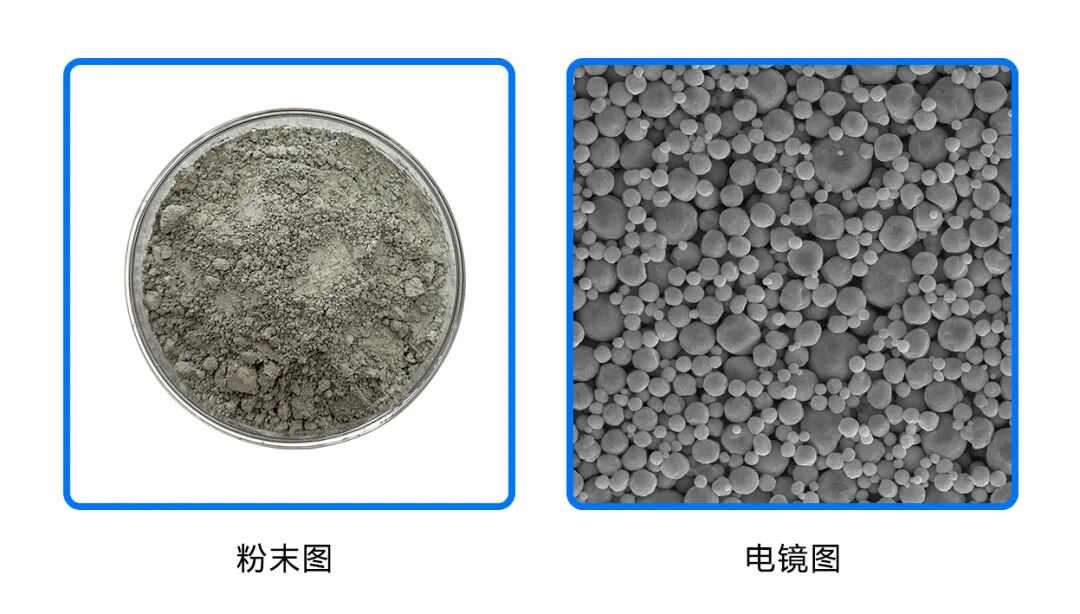

工藝方法：物理法。

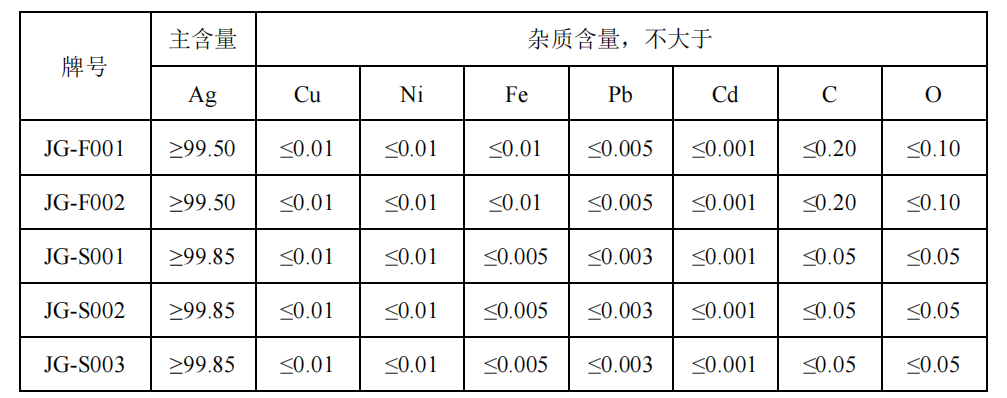

2.晶高優材超細銀粉成分規范

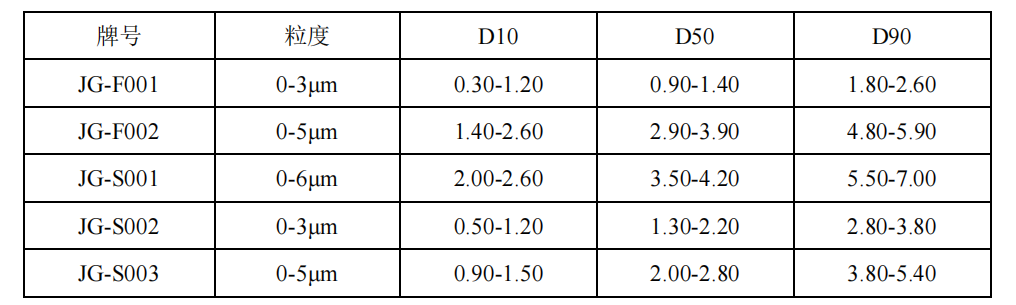

3.晶高優材超細銀粉規格
